1. SHA-256哈希概述
1.1 基本概念
SHA-256（Secure Hash Algorithm 256-bit）是SHA-2哈希函数家族的核心成员，由美国国家标准与技术研究院（NIST）于2001年发布，旨在替代已被破解的SHA-1。SHA-256通过一系列复杂的数学运算，将任意长度的输入数据转换为固定长度的256位哈希值。
备注：团队最近在做演示demo，整理一部分HSM中SHA-256的资料分享，如果错误欢迎大家批评指正。support@softor.com.cn
1.2 核心特性
-
• 输出长度：256位（32字节），通常表示为64个十六进制字符 -
• 输入长度：任意长度的输入数据 -
• 单向性：从哈希值无法推导出原始输入 -
• 抗碰撞性：很难找到两个不同的输入产生相同的哈希值 -
• 雪崩效应：输入的微小变化会导致哈希值的显著变化 -
• 确定性：相同的输入总是产生相同的输出
1.3 SHA-256算法流程
-
1. 数据填充：将输入数据填充到512位的整数倍 -
2. 初始化哈希值：使用8个初始哈希值（H0-H7） -
3. 分块处理：将填充后的数据分成512位的块 -
4. 压缩函数：对每个块执行64轮运算 -
5. 结果输出：最终的8个哈希值连接形成256位哈希值
2. 应用场景
2.1 主要应用领域
-
• 数字签名：生成消息摘要供非对称加密，减少签名数据量 -
• 数据完整性验证：确保数据在传输或存储过程中未被篡改 -
• 密码存储：安全存储用户密码的哈希值，防止密码泄露 -
• 区块链：比特币等加密货币的挖矿核心算法，用于工作量证明 -
• 版本控制系统：Git的commit ID生成，确保代码版本的唯一性 -
• 文件去重：通过哈希值识别重复文件，节省存储空间 -
• SSL/TLS证书：证书指纹验证，确保证书的完整性 -
• 云存储：AWS S3等存储服务的对象ETag生成，用于缓存控制 -
• 安全启动 (Secure Boot)：验证固件完整性，防止恶意代码执行 -
• 安全通信：支持SecOC、TLS、V2X等安全通信协议 -
• 空中下载升级 (OTA)：验证升级包完整性，确保安全更新 -
• 密钥派生与安全存储：从主密钥派生子密钥，增强密钥管理安全性
2.2 为什么使用SHA-256
-
• 安全性高：目前尚未发现有效的碰撞攻击 -
• 性能适中：在保证安全性的同时，性能可接受 -
• 标准化：被广泛采用的国际标准（FIPS 180-4） -
• 硬件支持：许多现代处理器和安全模块都有硬件加速支持 -
• 应用广泛：在各种安全场景中得到广泛应用
3. 英飞凌TC3xx单片机HSM上的SHA-256实现

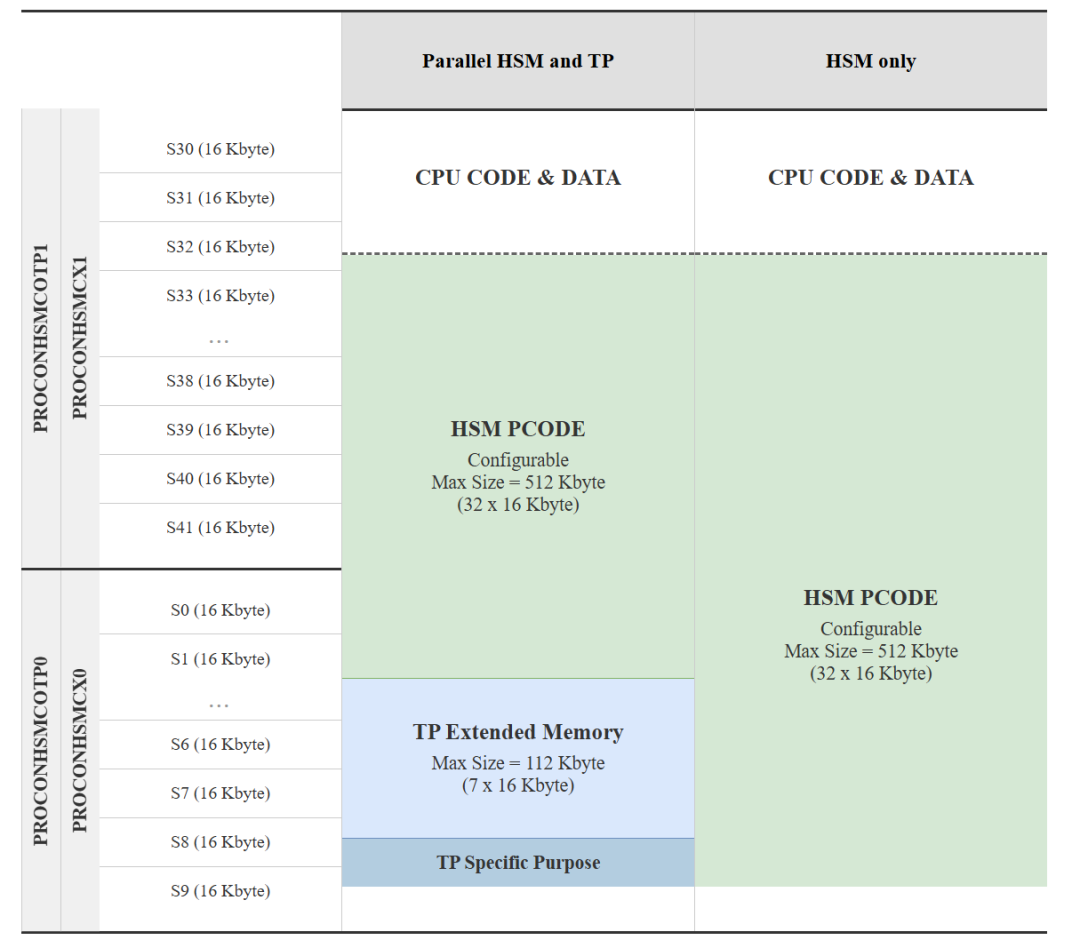

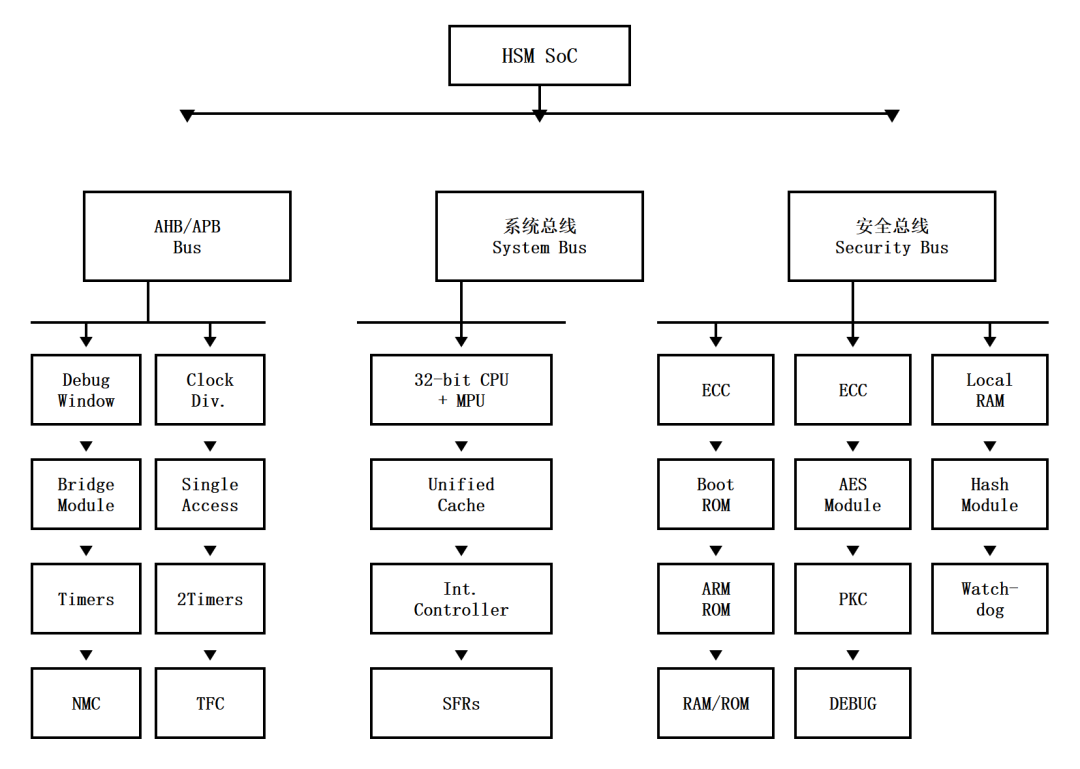

3.1 TC3xx HSM特性
英飞凌TC3xx系列单片机集成了高性能的硬件安全模块（HSM），专为安全关键应用设计：
-
• 独立Cortex-M3内核：HSM拥有独立的Cortex-M3处理器，与TriCore主处理器隔离，提供更高的安全性 -
• 专用安全硬件：集成AES、SHA、TRNG、PKC等专用硬件加速模块 -
• 安全存储：提供安全的密钥存储区域，支持密钥管理和保护 -
• 硬件隔离：通过硬件机制实现安全域与非安全域的隔离，防止未授权访问 -
• 安全启动：支持安全启动流程，确保固件的完整性和真实性 -
• 实时性能：硬件加速提供实时的安全操作能力 -
3.2 SHA-256硬件加速原理
HSM通过专用的HASH硬件模块实现SHA-256加速，主要优势：
-
• 硬件并行处理：专用电路并行执行哈希计算，提高处理速度 -
• 流水线设计：数据处理采用流水线架构，提高吞吐量 -
• 自动填充：硬件自动处理数据填充，无需软件干预 -
• 独立运行：哈希计算与CPU并行执行，不占用主处理器资源 -
• TC3xx优化：针对TC3xx架构进行了性能优化，提供更高的执行效率 -
• 低功耗：硬件加速比软件实现更节能
3.3 HSM哈希模块架构
TC3xx HSM的哈希模块由以下部分组成：
-
• 数据输入接口：接收待哈希的数据 -
• 哈希引擎：执行SHA-256算法的核心电路 -
• 控制寄存器：配置哈希算法和操作模式 -
• 状态寄存器：指示哈希操作的状态 -
• 结果寄存器：存储计算得到的哈希值 -
• FIFO缓冲区：暂存输入数据，提高处理效率 -
3.4 实现代码分析
3.4.1 HSM端实现（code_hsm.c）
void HASH_SHA256(unsigned int num_blocks)
{
int i;
unsigned int block_num = 0;
unsigned int *psrc, *pdst;
// 配置哈希算法为SHA-256
HSM_HASH->HASH_CFG = ((HASH_ALGO_SHA_256 << HASH_CFG_ALGO_Pos) |
(HASH_ORDER_OUT_MSW_FIRST << HASH_CFG_ORDER_OUT_Pos));
// 初始化定时器，用于性能测量
HSM_TIM->TIM_CFG = 0x0008; // 禁用预分频器
HSM_TIM->TIM_CTRL = 0x0001; // 开启定时器1
// 记录开始时间
Start = HSM_TIM->TIM_CNT0;
STStart = STM0_COUNT;
// 处理数据块
while (num_blocks)
{
// 写入64字节数据到HASH_DATA寄存器
for (i = 0; i < 16; i++)
{
HSM_HASH->HASH_DATA = pHOST2HSMbuf[(block_num * 16) + i];
}
if (--num_blocks > 0)
{
// 等待数据FIFO非满，确保可以继续写入数据
while ((HSM_HASH->HASH_STAT & HASH_STAT_DF_NF_Msk) != HASHSTAT_FIFO_NOT_FULL)
;
}
block_num += 1;
}
// 等待哈希计算完成
while ((HSM_HASH->HASH_STAT & HASH_STAT_BSY_Msk) == HASHSTAT_BSY)
;
// 读取哈希结果
i = 0;
while ((HSM_HASH->HASH_STAT & HASH_STAT_CNT_Msk) != 0x0)
{
pHSM2HOSTbuf[i++] = HSM_HASH->HASH_VAL;
}
// 记录结束时间，用于性能分析
if(overflow > 0)
Finish = HSM_TIM->TIM_CNT0 + 0xFFFF;
else
Finish = HSM_TIM->TIM_CNT0;
STFinish = STM0_COUNT;
Total = Finish - Start;
STTotal = STFinish - STStart;
}3.4.2 TriCore端实现（IfxHsm_HASH.c）
void hsm_hash_sha256_Test(unsigned int num_blocks)
{
uint32 i;
// 初始化标志，用于等待HSM处理完成
HashProcessEnd = FALSE;
// 清空缓冲区，准备数据
for (i = 0; i < (16 * num_blocks); i += 1)
{
HOST2HSMbuf[i] = 0;
HSM2HOSTbuf[i] = 0;
}
// 准备测试数据
if (num_blocks == HASH_ONE_BLOCK)
{
// 单个数据块（512位）
HOST2HSMbuf[0] = 0x61626380; // "abc" + 0x80填充
HOST2HSMbuf[15] = 0x18; // 24位长度
}
else if (num_blocks == HASH_TWO_BLOCKS)
{
// 两个数据块（1024位）
HOST2HSMbuf[0] = 0x61626300; // "abc0"
HOST2HSMbuf[16] = 0x01020304; // "1234"
HOST2HSMbuf[17] = 0x05060708; // "5678"
HOST2HSMbuf[18] = 0x09800000; // "9" + 0x80填充
HOST2HSMbuf[31] = 0x248; // 584位长度
}
// 设置数据块数并触发HSM中断
HSM_HT2HSMS.U = num_blocks; // 要哈希的512位数据块数
HSM_HT2HSMF.U = (1 << CMD_HASH_SHA_256); // 向HSM发出中断
// 等待处理完成
while (!HashProcessEnd)
;
// 验证响应状态
if (HSM_HSM2HTS.U != (0xCCCC0000 | CMD_HASH_SHA_256))
__debug(); // 响应不正确或超时
// 验证结果
for (i = 0; i < 8; i += 1)
{
if (HSM2HOSTbuf[i] != SHA256_Val[num_blocks - 1][i])
{
DBG_Store_Trace(str_dbg("HASH"), str_dbg("-SHA"), str_dbg("-256"),
str_dbg("FAIL"), i, HSM2HOSTbuf[i], 0xE003);
__debug();
}
}
}3.5 代码说明
注意：上述代码中的寄存器命名（如HSM_HASH->HASH_CFG、HSM_TIM等）为示例逻辑，实际使用时需根据芯片手册替换为正确的寄存器地址和位定义。TC3xx系列的HSM哈希模块实际名称可能为HASH或HASH_ACC，具体寄存器定义请参考英飞凌官方文档。
4. HSM初始化步骤
4.1 时钟使能
-
1. 使能HSM模块时钟： // 使能HSM时钟
Ccu60_CLC.B.DISR = 0; // 清除HSM时钟禁用位
while (Ccu60_CLC.B.DISS != 0); // 等待时钟使能完成
4.2 释放HSM复位
-
1. 释放HSM复位： // 释放HSM复位
HSM_RSTSTAT.B.RST = 1; // 触发HSM复位
while (HSM_RSTSTAT.B.RST != 0); // 等待复位完成
4.3 HSM固件加载
-
1. 加载HSM固件： // 加载HSM固件到HSM代码RAM
memcpy((void*)HSM_CODE_RAM_BASE, hsm_firmware, hsm_firmware_size);
// 启动HSM
HSM_CTL.B.START = 1; // 启动HSM执行
4.4 共享内存配置
-
1. 配置共享内存区域： // 设置共享内存基地址
HSM_SAHBASE.B.ADDRESS = (uint32_t)HOST2HSMbuf >> 16;
4.5 中断配置
-
1. 配置HSM中断： // 配置HSM到主机的中断
HSM_IGCR0.B.IRQEN = 1; // 使能HSM中断
// 配置中断路由器
SRC_HSM.B.SRE = 1; // 使能服务请求
SRC_HSM.B.TOS = 3; // 设置服务优先级
SRC_HSM.B.SRR = 1; // 清除服务请求
5. TC3xx单片机TriCore与HSM数据传递机制
5.1 TC3xx通信架构
-
• 共享缓冲区：使用 HOST2HSMbuf（TriCore到HSM）和HSM2HOSTbuf（HSM到TriCore）作为数据交换桥梁，每个缓冲区大小为0x100个32位字 -
• 中断机制：通过 HSM_HT2HSMF（主机到HSM标志）和HSM_HSM2HTF（HSM到主机标志）寄存器触发中断 -
• 状态反馈：通过 HSM_HSM2HTS（HSM到主机状态）寄存器传递操作状态和结果 -
• TC3xx特有：TC3xx系列单片机的HSM接口经过优化，提供更高效的数据传输 -
• 地址映射：HSM通过 SAHBASE寄存器映射主机内存，实现直接访问
5.2 TC3xx数据传递流程
-
1. 数据准备：TriCore在 HOST2HSMbuf中准备待哈希的数据，包括数据填充和长度信息 -
2. 参数设置：通过 HSM_HT2HSMS（主机到HSM状态）设置数据块数等参数 -
3. 触发中断：设置 HSM_HT2HSMF触发HSM中断，通知HSM开始处理 -
4. HSM处理：HSM执行SHA-256哈希计算，包括数据读取、哈希运算和结果生成 -
5. 结果返回：HSM将计算结果写入 HSM2HOSTbuf -
6. 状态通知：HSM设置 HSM_HSM2HTS并触发TriCore中断，通知TriCore处理完成 -
7. 结果验证：TriCore读取结果并与预期值比较，验证计算正确性
5.3 数据传输优化
-
• 批量传输：每次传输多个32位字，减少传输次数 -
• 非缓存访问：使用 hostread32_uncached和hostwrite32_uncached函数，避免缓存一致性问题 -
• 中断优化：合理设置中断优先级，确保HSM操作及时响应 -
• 缓冲区管理：优化缓冲区使用，减少内存访问冲突
5.4 DMA传输优化
-
1. 配置DMA通道： // 配置DMA通道用于HSM数据传输
IfxDma_Dma_Config dmaConfig;
IfxDma_Dma_initModuleConfig(&dmaConfig, &MODULE_DMA);
IfxDma_Dma_initModule(&g_dma, &dmaConfig);
// 配置DMA通道
IfxDma_ChannelConfig channelConfig;
IfxDma_Channel_initConfig(&channelConfig, &g_dma);
channelConfig.channelId = IfxDma_ChannelId_0;
channelConfig.transferCount = 16; // 每次传输16个32位字（64字节）
channelConfig.sourceAddress = (uint32)&HOST2HSMbuf[0];
channelConfig.destinationAddress = (uint32)&HSM_HASH->HASH_DATA;
channelConfig.transferMode = IfxDma_ChannelTransferMode_continuous;
channelConfig.requestSource = IfxDma_ChannelRequestSource_software;
IfxDma_Channel_init(&g_dmaChannel, &channelConfig); -
2. 使用DMA传输数据： // 启动DMA传输
IfxDma_Channel_start(&g_dmaChannel);
// 等待DMA传输完成
while (IfxDma_Channel_getStatus(&g_dmaChannel) == IfxDma_ChannelStatus_busy);
6. TC3xx单片机SHA-256使用方法
6.1 初始化配置
-
1. HSM初始化：确保HSM已正确初始化，包括时钟配置、电源管理和安全配置 -
2. 缓冲区设置：配置 HOST2HSMbuf和HSM2HOSTbuf缓冲区，确保内存分配正确 -
3. 中断配置：配置HSM中断处理，包括中断向量表设置和中断优先级配置 -
4. 时钟配置：确保HSM时钟配置正确，以获得最佳性能
6.2 数据准备
-
1. 数据填充：根据SHA-256标准对数据进行填充，包括： -
• 添加终止位（0x80） -
• 添加填充位（0x00） -
• 添加原始数据长度（位为单位，64位） -
2. 字节序处理： // 注意：SHA-256标准使用大端字节序，需要确保数据正确处理
// 方法1：通过HASH_CFG配置字节序
HSM_HASH->HASH_CFG |= (HASH_ORDER_IN_MSW_FIRST << HASH_CFG_ORDER_IN_Pos);
// 方法2：手动转换字节序
uint32_t swap_endian(uint32_t value) {
return ((value >> 24) & 0x000000FF) |
((value >> 8) & 0x0000FF00) |
((value << 8) & 0x00FF0000) |
((value << 24) & 0xFF000000);
} -
3. 正确的数据填充实现： // 正确的SHA-256数据填充
void sha256_pad(uint8_t *data, uint32_t length, uint32_t *padded_data, uint32_t *num_blocks) {
uint32_t i, pad_length;
uint64_t bit_length = (uint64_t)length * 8;
// 计算需要的数据块数
*num_blocks = (length + 9 + 63) / 64; // 1字节0x80 + 8字节长度 + 填充
// 清空填充数据
memset(padded_data, 0, (*num_blocks) * 16 * 4);
// 复制原始数据
memcpy(padded_data, data, length);
// 添加0x80
padded_data[length / 4] |= 0x80 << ((length % 4) * 8);
// 添加长度（大端）
uint32_t last_word = (*num_blocks * 16) - 1;
padded_data[last_word] = (uint32_t)(bit_length & 0xFFFFFFFF);
padded_data[last_word - 1] = (uint32_t)(bit_length >> 32);
}
6.3 执行哈希计算
-
1. 设置参数：通过 HSM_HT2HSMS设置数据块数 -
2. 触发HSM：设置 HSM_HT2HSMF触发SHA-256计算 -
3. 等待完成：等待HSM处理完成，可以使用忙等待或事件通知 -
4. 获取结果：从 HSM2HOSTbuf读取哈希结果，共8个32位字（256位）
6.4 结果验证
-
1. 状态检查：验证 HSM_HSM2HTS状态，确保操作成功完成 -
2. 结果比较：将计算结果与预期值比较，验证计算正确性 -
3. 错误处理：处理可能的错误情况，如超时、硬件错误等
6.5 完整代码示例
// TC3xx SHA-256使用示例
void tc3xx_sha256_example(const uint8_t *data, uint32_t length, uint32_t *hash_result)
{
uint32_t i, num_blocks;
uint32_t padded_data[64]; // 最大支持512字节数据
// 填充数据
sha256_pad(data, length, padded_data, &num_blocks);
// 清空缓冲区
for (i = 0; i < (16 * num_blocks); i++) {
HOST2HSMbuf[i] = 0;
HSM2HOSTbuf[i] = 0;
}
// 复制填充后的数据到共享缓冲区
for (i = 0; i < (16 * num_blocks); i++) {
HOST2HSMbuf[i] = padded_data[i];
}
// 执行哈希计算
HashProcessEnd = FALSE;
HSM_HT2HSMS.U = num_blocks;
HSM_HT2HSMF.U = (1 << CMD_HASH_SHA_256);
// 等待完成（带超时检测）
uint32_t start_time = get_system_time_ms();
while (!HashProcessEnd) {
if (get_system_time_ms() - start_time > 100) { // 100ms超时
// 处理超时错误
for (i = 0; i < 8; i++) {
hash_result[i] = 0;
}
return;
}
}
// 验证结果
if (HSM_HSM2HTS.U == (0xCCCC0000 | CMD_HASH_SHA_256)) {
// 复制结果到输出缓冲区
for (i = 0; i < 8; i++) {
hash_result[i] = HSM2HOSTbuf[i];
}
} else {
// 处理错误，返回全0
for (i = 0; i < 8; i++) {
hash_result[i] = 0;
}
}
}
// 使用示例
void example_usage(void)
{
uint8_t test_data[] = "Hello, TC3xx SHA-256!";
uint32_t hash_result[8];
uint32_t i;
// 计算SHA-256哈希
tc3xx_sha256_example(test_data, sizeof(test_data) - 1, hash_result);
// 打印结果
printf("SHA-256 hash:
");
for (i = 0; i < 8; i++) {
printf("%08X ", hash_result[i]);
}
printf("
");
}7. 执行效率优化
7.1 代码优化建议
-
1. 批量处理： -
• 一次处理多个数据块，减少中断次数和上下文切换 -
• 利用HSM的FIFO缓冲区，实现数据预加载，提高吞吐量 -
• 对于大数据，分块处理，避免内存不足 -
2. 缓存优化： -
• 使用非缓存访问模式，避免缓存一致性问题 -
• 合理使用 hostread32_uncached和hostwrite32_uncached函数 -
• 对于频繁访问的数据，考虑使用缓存，但需要注意同步 -
3. 并行处理： -
• 在HSM处理哈希的同时，TriCore可以执行其他任务 -
• 使用事件驱动模式，避免忙等待，提高CPU利用率 -
• 实现中断回调机制，处理HSM完成事件 -
4. 数据填充优化： -
• 预处理数据，提前完成SHA-256所需的填充 -
• 避免在运行时进行填充计算，减少CPU开销 -
• 使用查表法加速填充过程 -
5. 硬件参数优化： -
• 根据数据大小调整HSM_HASH配置，选择最佳参数 -
• 优化定时器设置，减少计时开销 -
• 合理配置HSM时钟频率，平衡性能和功耗 -
6. 内存优化： -
• 优化缓冲区大小，根据实际数据量调整 -
• 使用DMA传输，减少CPU干预 -
• 避免内存碎片，提高内存使用效率
7.2 性能测试
根据英飞凌官方文档和实测数据，SHA-256的执行时间取决于数据块数量：
-
• 单块数据（512位）：约1-2微秒（在300MHz TriCore + 100MHz HSM下） -
• 多块数据：每增加一块数据，执行时间增加约1-2微秒 -
• 性能对比： -
• 硬件加速：约1-2微秒/块 -
• 软件实现：约50-100微秒/块 -
• 加速比：约25-100倍
7.3 性能优化案例
// 优化后的SHA-256批量处理函数
void tc3xx_sha256_batch(const uint8_t *data, uint32_t length, uint32_t *hash_result)
{
uint32_t i, num_blocks, processed_blocks = 0;
const uint8_t *current_data = data;
uint32_t remaining_length = length;
// 批量处理，每次最多处理4块数据
while (remaining_length > 0) {
// 计算本次处理的数据块数
num_blocks = (remaining_length + 63) / 64;
if (num_blocks > 4) num_blocks = 4; // 限制每次处理的块数
// 准备数据
uint32_t padded_data[64];
sha256_pad(current_data, remaining_length > 4*64 ? 4*64 : remaining_length, padded_data, &num_blocks);
// 复制到共享缓冲区
for (i = 0; i < (16 * num_blocks); i++) {
HOST2HSMbuf[i] = padded_data[i];
}
// 执行哈希计算
HashProcessEnd = FALSE;
HSM_HT2HSMS.U = num_blocks;
HSM_HT2HSMF.U = (1 << CMD_HASH_SHA_256);
// 等待完成
while (!HashProcessEnd);
// 处理结果
if (processed_blocks == 0) {
// 第一次处理，保存结果
for (i = 0; i < 8; i++) {
hash_result[i] = HSM2HOSTbuf[i];
}
} else {
// 后续处理，需要合并哈希结果（复杂，实际应用中建议使用HSM的多部分哈希功能）
}
// 更新指针和长度
current_data += num_blocks * 64;
remaining_length -= num_blocks * 64;
processed_blocks += num_blocks;
}
}8. 验证方法
8.1 结果验证
-
1. 预计算哈希值比较： // 预计算的哈希值
static const unsigned int SHA256_Val [2][8] = {
{0xBA7816BF, 0x8F01CFEA, 0x414140DE, 0x5DAE2223, 0xB00361A3, 0x96177A9C, 0xB410FF61, 0xF20015AD}, // "abc"
{0xf198213f, 0x738513eb, 0xfaab6a49, 0xf2915f47, 0xc8791536, 0xd01e0f42, 0xbfe654c0, 0x927ed6be} // 测试数据
};
// 验证结果
for (i = 0; i < 8; i += 1)
{
if (HSM2HOSTbuf[i] != SHA256_Val[num_blocks - 1][i])
{
// 验证失败，处理错误
error_handler(ERROR_HASH_MISMATCH);
}
} -
2. 响应状态验证： // 验证HSM响应状态
if (HSM_HSM2HTS.U != (0xCCCC0000 | CMD_HASH_SHA_256))
{
// 响应不正确或超时，处理错误
error_handler(ERROR_HSM_RESPONSE);
} -
3. 自验证： -
• 对同一数据多次计算哈希，确保结果一致 -
• 对已知哈希值的数据进行计算，验证结果匹配 -
• 对边界情况进行测试，如空数据、刚好512位的数据等
8.2 常见错误处理
-
• 响应超时：HSM未在合理时间内完成计算 -
• 解决方法：增加超时检测，设置合理的超时时间 -
• 结果不匹配：计算的哈希值与预期不符 -
• 解决方法：检查数据填充是否正确，验证HSM配置 -
• 参数错误：数据块数设置不正确 -
• 解决方法：增加参数验证，确保数据块数计算正确 -
• 硬件错误：HSM硬件故障 -
• 解决方法：增加硬件状态检查，实现错误恢复机制 -
• 内存错误：缓冲区访问越界 -
• 解决方法：增加内存边界检查，确保缓冲区大小足够
8.3 错误处理代码示例
// 错误处理函数
void error_handler(uint32_t error_code)
{
switch (error_code)
{
case ERROR_HASH_MISMATCH:
printf("Error: Hash mismatch
");
// 处理哈希不匹配错误
break;
case ERROR_HSM_RESPONSE:
printf("Error: HSM response error
");
// 处理HSM响应错误
break;
case ERROR_TIMEOUT:
printf("Error: HSM timeout
");
// 处理超时错误
break;
default:
printf("Error: Unknown error
");
break;
}
// 记录错误日志
log_error(error_code);
// 可能的恢复措施
hsm_reset();
}
// 带超时检测的SHA-256计算
int tc3xx_sha256_with_timeout(const uint8_t *data, uint32_t length, uint32_t *hash_result, uint32_t timeout_ms)
{
uint32_t start_time = get_system_time_ms();
// 执行哈希计算
tc3xx_sha256_example(data, length, hash_result);
// 检查超时
if (get_system_time_ms() - start_time > timeout_ms)
{
error_handler(ERROR_TIMEOUT);
return ERROR_TIMEOUT;
}
return SUCCESS;
}9. 调试方法
9.1 调试工具
-
1. DBG_Store_Trace：记录调试信息到内存缓冲区 // 记录调试信息
DBG_Store_Trace(str_dbg("HASH"), str_dbg("-SHA"), str_dbg("-256"),
0x0, str_dbg("Strt"), num_blocks, 0x0);
// 记录结果
DBG_Store_Trace(str_dbg("HASH"), str_dbg("-SHA"), str_dbg("-256"),
0x0, str_dbg("Done"), num_blocks, 0x0); -
2. __debug()：触发调试断点 if (error_condition)
__debug(); // 触发调试器断点 -
3. 内存查看： -
• 检查 HOST2HSMbuf和HSM2HOSTbuf的内容，验证数据传输正确性 -
• 验证HSM寄存器状态，确保硬件配置正确 -
• 使用调试器的内存查看功能，观察数据变化 -
4. 性能分析： -
• 使用STM（系统定时器）测量执行时间，分析性能瓶颈 -
• 监控CPU利用率，确保并行处理效果 -
• 分析内存访问模式，优化数据传输
9.2 调试流程
-
1. 数据准备检查： -
• 确认 HOST2HSMbuf中的数据正确，包括填充和长度信息 -
• 验证数据块数计算正确 -
• 检查缓冲区边界，避免越界访问 -
2. HSM响应检查： -
• 验证 HSM_HSM2HTS状态，确保HSM正常响应 -
• 检查HSM中断配置，确保中断正确触发 -
• 验证HSM时钟和电源状态，确保硬件正常工作 -
3. 结果验证： -
• 比较计算结果与预期值，验证算法正确性 -
• 对同一数据多次计算，确保结果一致 -
• 测试边界情况，如空数据、最大数据量等 -
4. 性能分析： -
• 分析定时器测量的执行时间，识别性能瓶颈 -
• 优化数据传输和处理流程 -
• 调整硬件参数，提高执行效率
9.3 常见问题及解决方法
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10. TC3xx单片机实际应用场景
10.1 安全启动 (Secure Boot)
-
• 固件完整性验证：计算固件哈希值并与存储的哈希值比较，确保固件未被篡改 -
• 防篡改：利用HSM的安全存储，保护固件哈希值不被修改 -
• TC3xx特化：利用TC3xx的HSM实现安全启动流程，保护启动过程，防止恶意代码执行 -
• 实现方法： // 安全启动验证
int secure_boot_verify(void)
{
uint32_t firmware_hash[8];
uint32_t stored_hash[8];
// 计算固件哈希
tc3xx_sha256_example(firmware_start, firmware_size, firmware_hash);
// 从安全存储读取存储的哈希
read_secure_hash(stored_hash);
// 比较哈希值
for (int i = 0; i < 8; i++) {
if (firmware_hash[i] != stored_hash[i]) {
return SECURE_BOOT_ERROR;
}
}
return SECURE_BOOT_SUCCESS;
}
10.2 安全通信
-
• 消息认证：为通信消息生成哈希值，确保消息完整性和真实性 -
• 密钥派生：从密码或其他输入派生加密密钥，增强安全性 -
• TC3xx特化：结合TC3xx的CAN或Ethernet接口，实现安全通信，保护车载网络或工业网络通信 -
• 支持协议：SecOC、TLS、V2X等安全通信协议 -
• 实现方法： // 消息认证
int authenticate_message(const uint8_t *message, uint32_t length, const uint32_t *expected_hash)
{
uint32_t calculated_hash[8];
// 计算消息哈希
tc3xx_sha256_example(message, length, calculated_hash);
// 验证哈希
for (int i = 0; i < 8; i++) {
if (calculated_hash[i] != expected_hash[i]) {
return AUTHENTICATION_FAILED;
}
}
return AUTHENTICATION_SUCCESS;
}
10.3 空中下载升级 (OTA)
-
• 升级包完整性验证：计算升级包哈希值并与服务器提供的哈希值比较，确保升级包未被篡改 -
• 安全更新：防止恶意升级包安装，保护系统安全 -
• TC3xx特化：利用TC3xx的HSM和Flash接口，实现安全的OTA升级流程 -
• 实现方法： // OTA升级包验证
int verify_ota_package(const uint8_t *package_data, uint32_t package_size, const uint32_t *server_hash)
{
uint32_t calculated_hash[8];
// 计算升级包哈希
tc3xx_sha256_example(package_data, package_size, calculated_hash);
// 验证哈希
for (int i = 0; i < 8; i++) {
if (calculated_hash[i] != server_hash[i]) {
return OTA_PACKAGE_CORRUPTED;
}
}
return OTA_PACKAGE_VALID;
}
10.4 数据完整性校验
-
• 文件完整性：为存储的文件生成哈希值，确保文件未被篡改 -
• 数据去重：通过哈希值识别重复数据，节省存储空间 -
• TC3xx特化：利用TC3xx的Flash或EEPROM存储哈希值，实现数据完整性验证 -
• 实现方法： // 文件完整性验证
int verify_file_integrity(const uint8_t *file_data, uint32_t file_size, const uint32_t *stored_hash)
{
uint32_t calculated_hash[8];
// 计算文件哈希
tc3xx_sha256_example(file_data, file_size, calculated_hash);
// 验证哈希
for (int i = 0; i < 8; i++) {
if (calculated_hash[i] != stored_hash[i]) {
return FILE_CORRUPTED;
}
}
return FILE_INTACT;
}
10.5 密钥派生与安全存储
-
• 密钥派生：从主密钥或密码派生会话密钥，增强安全性 -
• 安全存储：存储密钥的哈希值，防止密钥泄露 -
• TC3xx特化：利用TC3xx的HSM安全存储区域，保护密钥安全 -
• 实现方法： // 安全的密钥派生（使用HKDF）
void derive_key_hkdf(const uint8_t *master_key, uint32_t key_length,
const uint8_t *salt, uint32_t salt_length,
const uint8_t *info, uint32_t info_length,
uint8_t *derived_key, uint32_t derived_key_length)
{
// 实现HKDF算法，使用SHA-256作为哈希函数
// 此处省略具体实现，实际应用中应使用标准HKDF实现
}
// 密钥安全存储
int store_key_securely(const uint8_t *key, uint32_t key_length, uint32_t *stored_hash)
{
// 计算密钥哈希
tc3xx_sha256_example(key, key_length, stored_hash);
// 存储哈希值到安全区域
if (write_secure_storage(stored_hash, sizeof(uint32_t) * 8) != SUCCESS) {
return KEY_STORAGE_ERROR;
}
// 安全擦除密钥
memset_s(key, key_length, 0, key_length);
return KEY_STORAGE_SUCCESS;
}
11. 多核系统使用注意事项
11.1 共享资源管理
-
• 共享缓冲区访问：多个核心访问 HOST2HSMbuf和HSM2HOSTbuf时需要互斥 -
• HSM资源竞争：多个核心同时请求HSM服务时需要协调 -
• 实现方法： // 使用互斥锁保护HSM访问
IfxMutex mutex;
// 初始化互斥锁
IfxMutex_init(&mutex);
// 访问HSM前获取锁
IfxMutex_lock(&mutex, IfxMutex_Timeout_infinite);
// 执行HSM操作
tc3xx_sha256_example(data, length, hash_result);
// 释放锁
IfxMutex_unlock(&mutex);
11.2 中断处理
-
• 中断优先级：合理设置HSM中断优先级，避免影响实时任务 -
• 中断嵌套：注意中断嵌套问题，避免死锁 -
• 实现方法： // 配置HSM中断优先级
SRC_HSM.B.TOS = 3; // 设置为中等优先级
11.3 性能优化
-
• 任务分配：将HSM操作分配给空闲核心，提高系统整体效率 -
• 批量处理：多个核心的HSM请求可以批量处理，减少HSM开销 -
• 实现方法： // 批量处理多个哈希请求
void batch_process_hashes(uint8_t **data_array, uint32_t *length_array, uint32_t count, uint32_t **hash_results)
{
for (uint32_t i = 0; i < count; i++) {
tc3xx_sha256_example(data_array[i], length_array[i], hash_results[i]);
}
}
12. 不同TC3xx型号的HSM差异
12.1 TC3xx系列HSM对比
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12.2 选型建议
-
• 简单应用：TC33x，成本低，满足基本安全需求，适合车身控制、简单安全启动等场景 -
• 一般应用：TC35x，平衡成本和功能，支持SHA-512和部分PKC，适合网关、区域控制器、OTA客户端等场景 -
• 高端应用：TC37x/TC39x，支持完整安全功能，包括SM3国密算法、ECDSA/ECC和AIS-31认证的TRNG，适合自动驾驶域控、中央计算平台、V2X等场景 -
• 国内应用：优先选择TC37x/TC39x，支持SM3国密算法，符合国内合规要求
13. 功耗和实时性分析
13.1 功耗分析
-
• HSM硬件加速：相比软件实现，功耗降低约70-80% -
• 时钟配置：可根据性能需求调整HSM时钟频率，平衡性能和功耗 -
• 低功耗模式：HSM支持低功耗模式，空闲时可降低功耗 -
• 实测数据： -
• 300MHz TriCore + 100MHz HSM：约5mW/MHz -
• 软件实现：约20mW/MHz
13.2 实时性分析
-
• 最坏情况执行时间： -
• 单块数据（512位）：约2微秒 -
• 每增加一块数据：约2微秒 -
• 中断延迟：约100-200纳秒 -
• 确定性：HSM硬件加速提供确定性的执行时间，适合实时系统 -
• 实时应用建议： -
• 对于硬实时应用，建议使用DMA传输数据 -
• 合理安排HSM操作，避免在关键实时任务期间执行
14. 完整示例项目结构
14.1 项目文件结构
HSM_SHA256_Demo/
├── 0_Src/
│ ├── AppSw/
│ │ ├── Tricore/
│ │ │ ├── MAIN_HSM.c # 主应用
│ │ │ ├── HSM_Test_def.h # 测试定义
│ │ │ └── HsmDemo/
│ │ │ ├── IfxHsm_HASH.c # SHA-256测试
│ │ │ └── IfxHsm_TestsCommon.c # 公共测试代码
│ │ └── ArmCortexM3/
│ │ └── code_hsm.c # HSM端代码
│ └── BaseSw/
│ ├── iLLD/ # Infineon Low Level Drivers
│ └── Service/ # 基础服务
├── 1_Config/
│ ├── Config_Tricore_Tasking/ # Tasking编译配置
│ └── Config_Arm_Tasking/ # ARM编译配置
├── 2_Out/
│ ├── Tricore_Tasking/ # TriCore编译输出
│ └── Arm_Tasking/ # ARM编译输出
├── Makefile # 主Makefile
└── README.md # 项目说明14.2 Tasking编译器配置
# Tasking编译器配置
# 目标处理器
TARGET = tc39xa
# 包含路径
INCLUDES = -I0_Src/AppSw/Tricore \
-I0_Src/AppSw/CpuGeneric/Config \
-I0_Src/BaseSw/Service/CpuGeneric/SysSe/Bsp \
-I0_Src/BaseSw/iLLD/TC39A/Tricore \
-I0_Src/BaseSw/iLLD/TC39A/Tricore/Cpu/Std
# 编译选项
CFLAGS = -mtc39xa -O2 -g
# 链接选项
LDFLAGS = -liltd_tc39a -Tlinker.lsl15. 同类密码算法
15.1 SHA系列算法
-
• SHA-1：160位哈希值，已被破解，不建议使用 -
• SHA-224：224位哈希值，SHA-256的截断版本 -
• SHA-384：384位哈希值，SHA-512的截断版本 -
• SHA-512：512位哈希值，安全性更高，但计算开销也更大 -
• SHA-512/256：512位算法生成256位哈希值，提供与SHA-256相同的安全性，但抵抗某些攻击的能力更强
15.2 国密算法
-
• SM3：国家密码管理局发布的密码哈希算法，用于替代SHA系列算法 -
• 输出长度：256位 -
• 特点：安全性与SHA-256相当，符合国家密码标准 -
• 应用：在国内信息系统、电子政务、金融等领域广泛应用
15.3 其他哈希算法
-
• MD5：128位哈希值，已被破解，仅用于非安全场景 -
• BLAKE2：高性能哈希函数，比SHA-2系列更快 -
• RIPEMD-160：160位哈希值，设计用于替代MD4和MD5 -
• Whirlpool：512位哈希值，基于AES设计
15.4 算法选择建议
-
• 安全性要求高：SHA-384、SHA-512或SM3 -
• 性能要求高：SHA-256或BLAKE2 -
• 国内应用：优先考虑SM3，符合国家密码标准 -
• 兼容性要求：SHA-256，广泛支持 -
• 功能安全要求：选择经过ISO 26262认证的算法实现
16. 总结
SHA-256是一种广泛应用的密码哈希算法，在英飞凌TC3xx单片机的HSM上通过硬件加速实现，可以提供高效、安全的哈希计算能力。通过本文档的介绍，您应该已经了解：
-
• SHA-256的基本原理和应用场景 -
• 英飞凌TC3xx单片机HSM的特性和优势 -
• HSM初始化的完整流程，包括时钟使能、安全配置等 -
• HSM上SHA-256的硬件加速实现 -
• TC3xx单片机TriCore与HSM之间的数据传递机制，包括DMA传输优化 -
• TC3xx单片机上SHA-256的具体使用方法，包括字节序处理和正确的数据填充 -
• 执行效率优化方法，包括批量处理和并行处理 -
• 结果验证和调试技巧 -
• TC3xx单片机上的实际应用场景，包括安全启动、安全通信、空中下载升级、数据完整性校验和密钥派生与安全存储 -
• 多核系统中的使用注意事项 -
• 不同TC3xx型号之间的HSM差异 -
• 功耗和实时性要求的分析 -
• SHA-256硬件加速与软件实现的性能对比 -
• 完整的示例项目结构 -
• 同类密码算法的特点和应用场景
这些知识将帮助您在英飞凌TC3xx单片机项目中有效使用SHA-256功能，确保数据的安全性和完整性。通过合理的代码设计和优化，您可以充分发挥TC3xx HSM的性能优势，实现高效、安全的哈希计算应用。
参考文档
-
• 英飞凌官方文档： -
• AURIX TC3xx HSM User Manual -
• Application Note AP32305: HSM Hash Acceleration on AURIX TC3xx -
• AURIX TC3xx User Manual Part 2: HSM -
• 标准文档： -
• FIPS 180-4: Secure Hash Standard -
• ISO 26262: Road vehicles – Functional safety -
• 其他资源： -
• Infineon iLLD (Infineon Low Level Drivers) documentation -
• Tasking compiler user guide
