适用范围:劳特巴赫(TRACE32)、iSYSTEM(winIDEA)、PLS/UDE等主流调试器

备注:和客户交流如果操作不规范调试器容易击穿,整理一份文档介绍注意事项,欢迎大家交流批评指正。如果调试问题请联系:support@softor.com.cn


一、上下电顺序与通用原则

1.1 标准上下电顺序

上电顺序:PC → 调试器(蓝盒子) → ECU(目标板)
下电顺序:ECU(目标板) → 调试器(蓝盒子) → PC

执行要点

1.2 适用范围

所有主流调试器(劳特巴赫TRACE32、iSYSTEM BlueBox、PLS/UDE等)均需遵循此顺序,核心逻辑基于调试接口的电气特性(JTAG/SWD/DAP均为3.3V电平),与品牌无关。

1.3 核心电气原理

设备
典型供电电压
接口电平
风险等级
PC
5V/12V
USB 5V
调试器
12V输入
JTAG/SWD 3.3V
ECU
12V/24V
调试接口 3.3V/5V

关键风险:ECU侧12V电源若通过调试接口反向灌入调试器(3.3V接口),将造成永久性损坏。


1.4 各品牌接口配置要点

品牌
软件平台
关键配置项
劳特巴赫
TRACE32
选择调试接口(JTAG/SWD)、复位类型(TRST/RESET)、TCK频率
iSYSTEM
winIDEA
配置DAP/JTAG/SWD接口参数、目标芯片型号、电源监测阈值
PLS/UDE
UDE Studio
设置接口模式、电压范围、过流保护阈值

二、损坏原因与应对措施

2.1 常见损坏场景

损坏类型
触发条件
损坏机制
严重程度
电压反向灌入
上电顺序错误
ECU 12V高压反向流入3.3V电路,击穿MOS管/二极管
致命
瞬时浪涌电流
带电插拔、顺序错误
触点弹跳产生电弧,损坏驱动芯片
静电放电(ESD)
未采取防静电措施
数千伏高压击穿芯片内部绝缘层
致命/潜在
过压/过流
ECU供电波动或短路
保护电路过载失效,烧毁电源模块
接地回流
多点接地电位差
地环路电流干扰信号,损坏通信接口

2.2 损坏后处理流程

立即断电 → 安全隔离 → 故障诊断 → 专业维修 → 验证测试 → 恢复使用

故障诊断步骤

  1. 1. 外观检查:观察调试器接口是否有烧蚀、发黑、异味
  2. 2. 电气测量:使用万用表测量VREF、GND、TCK/TMS等引脚的电压和电阻
  3. 3. 日志分析:检查调试软件的连接日志和错误代码
  4. 4. 厂家诊断:联系技术支持获取专业诊断工具和远程协助

2.3 维修与更换策略

选项
适用场景
优缺点
周期/成本
原厂维修
在保设备、严重损坏
质量有保障,保留技术支持
2-4周 / 中高
第三方维修
过保设备、轻微损坏
成本较低,周期较短
1-2周 / 中
直接更换
维修成本>60%新设备价格
快速恢复,性能可靠
即时 / 高

三、静电防护措施

3.1 接地线与接地系统

接地的重要性

接地系统组成

组成部分
说明
要求
接地桩
连接大地的金属导体
电阻<4Ω
接地线
连接设备与接地桩的导体
截面积≥2.5mm²
接地夹
连接设备外壳与接地线
可靠接触,低接触电阻
防静电垫
工作台面防静电材料
表面电阻10⁶-10⁹Ω

正确接地方法

  1. 1. 将防静电手环通过鳄鱼夹连接至接地桩
  2. 2. 确保防静电垫金属箔面与接地线连接
  3. 3. 调试器、PC、ECU外壳需通过接地线连接至同一接地桩
  4. 4. 禁止使用零线作为接地线

接地检查要点

3.2 静电危害等级

ESD类型
电压范围
危害程度
典型来源
人体放电
2-15kV
致命
操作人员、衣物
设备放电
1-5kV
未接地设备、工具
空气放电
>10kV
致命
干燥环境、快速移动

3.2 防护措施体系

环境防护

人员防护

操作规范

设备防护


四、电气隔离的必要性

4.1 隔离的三大作用

作用类型
技术原理
保护对象
电压隔离
光耦/变压器隔离
防止ECU 12V高压反向灌入调试器
共模干扰抑制
隔离地电位差
减少EMI对调试信号的影响
故障隔离
电流限制与关断
ECU短路时保护调试器和PC

4.2 隔离方案对比

方案类型
实现方式
隔离电压
适用场景
光耦隔离
高速光耦阵列
2.5kV-5kV
JTAG/SWD接口
隔离变压器
微型高频变压器
3kV-10kV
Trace接口
隔离电源
DC/DC隔离模块
1.5kV-3kV
辅助供电

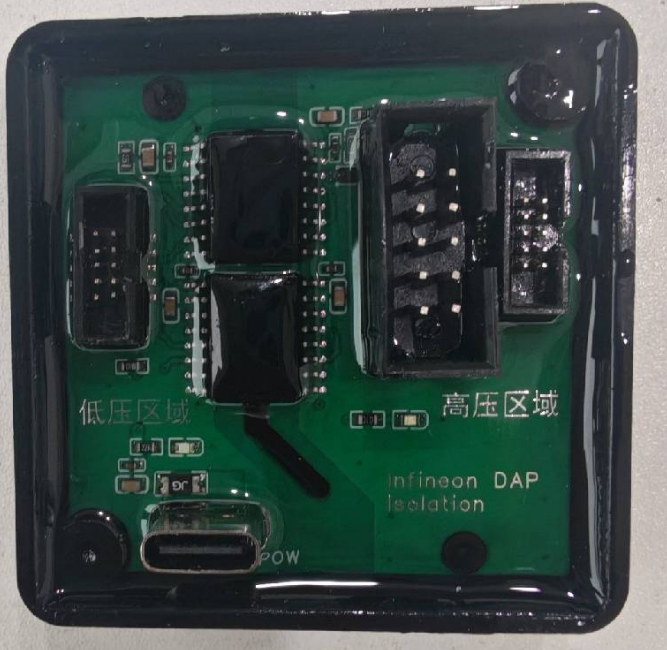

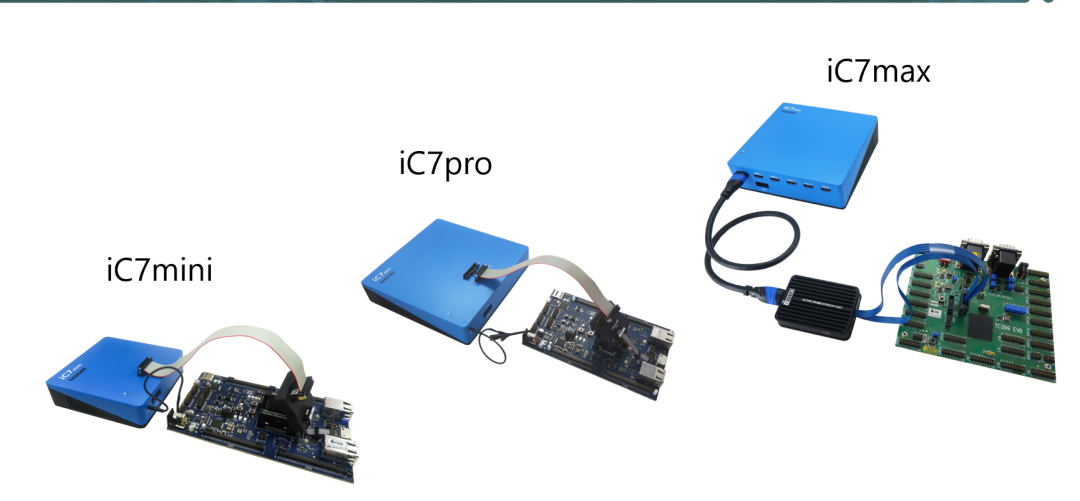

iSYSTEM隔离模块:iC7系列支持选配隔离适配器,提供2.5kV电气隔离,适用于高可靠性要求场景。

4.3 软件层面保护


五、热插拔问题与官方建议

5.1 热插拔定义与风险

热插拔(Hot Plugging):设备通电状态下插拔调试接口线缆的操作。

风险等级:⚠️⚠️⚠️ 高风险操作

5.2 各品牌热插拔支持情况

品牌
热插拔保护
官方建议
劳特巴赫
部分型号支持
不建议,推荐标准顺序
iSYSTEM
iC7系列内置保护
理论支持,但不推荐
PLS/UDE
部分型号支持
禁止热插拔

iSYSTEM官方立场:即使具备热插拔保护电路,仍应遵循标准上下电顺序,以确保设备长期可靠性(来源:isystem.com技术文档)。

5.3 热插拔风险详解

5.4 紧急热插拔操作流程(仅在必要时)

1. 停止调试会话(Debug → Stop)
2. 断开软件连接(Target → Disconnect)
3. 确认ECU和调试器供电稳定
4. 缓慢插拔线缆(避免快速插拔)
5. 重新建立连接并验证通信

六、责任归属与执行主体

6.1 职责分工矩阵

角色
核心职责
具体任务
调试工程师
执行操作规范
遵循上下电顺序、落实静电防护、设备状态检查
设备管理员
设备管理与维护
建立维护档案、定期校准、提供防护设备
技术支持
故障处理与培训
故障分析、维修协调、操作培训
安全负责人
安全监督与合规
安全检查、规范制定、考核监督

6.2 培训与考核机制

6.3 故障管理流程

故障发现 → 即时上报 → 原因分析 → 修复处理 → 经验分享 → 规范更新

故障案例库:建立故障案例数据库,记录故障现象、原因分析、解决方案,避免重复错误。


七、设备维护与保养

7.1 日常检查清单

检查项目
频率
检查内容
外观检查
每次使用前
接口清洁、线缆完整性、指示灯状态
接地检查
每日
防静电手环、工作台接地是否正常
供电检查
每周
电源适配器输出电压、电源线状态
性能校准
每月
调试接口信号质量、连接稳定性

7.2 清洁与保养

7.3 备件管理


八、总结与最佳实践

8.1 核心原则

原则
说明
安全第一
始终遵循上下电顺序,禁止带电操作
预防为主
落实静电防护和隔离措施
规范操作
严格按照厂家手册和内部规范执行
及时维护
定期检查和保养设备

8.2 最佳实践清单

操作前

操作中

操作后

8.3 关键禁忌

禁止行为
后果
上电顺序错误
电压反向灌入,损坏调试器
带电插拔线缆
浪涌电流,损坏接口电路
未采取防静电措施
ESD损坏,潜在故障
不接地操作
地环路干扰,通信异常
