一、UMI 错误概述
UMI (Universal Monitor Interface) 是 iSystem winIDEA 的专有接口，用于与目标 SoC 上运行的 UMI 监视器进行通信。在使用支持 UMI 的设备时，执行下载、通过内存窗口写入或执行批量擦除等操作时，经常会遇到 UMI 相关错误。
二、可能的解决方案
1. 活动 SBC（看门狗）重置目标
问题描述：目标设备上的看门狗在调试过程中持续重置 CPU，导致调试操作失败。
解决方案：
-
• 方法一：禁用看门狗或使其进入 TEST/DEBUG 模式 -
• 例如：对于 NXP S32K 系列 MCU，在调试前通过修改寄存器 WDOG_CS[TEST]位为 1，将看门狗置于测试模式 -
• 对于 STM32 系列，可以在调试初始化代码中添加 HAL_WWDG_Init()函数调用，配置看门狗超时时间为最大值 -
• 方法二：启用 winIDEA 的看门狗检测功能 -
• 操作步骤： -
1. 打开 Hardware | CPU Options | Reset -
2. 启用 Detect watchdog resets 选项 -
3. 设置检测时间，例如 2000ms -
4. 尝试下载操作，然后检查进度窗口中是否有看门狗活动的警告信息
2. 信号完整性问题
问题描述：调试时钟过高导致信号传输不稳定，引起 UMI 通信错误。
解决方案：
-
• 降低调试时钟频率 -
• 操作步骤： -
1. 打开 Hardware | CPU Option | SoC -
2. 在 “Debug Clock” 或类似选项中降低时钟频率 -
3. 例如：从 10 MHz 降至 5 MHz 或更低 -
• 实际案例：某客户使用 JTAG 调试 ARM Cortex-M7 核心时，将调试时钟从 10 MHz 降至 2 MHz 后，UMI 错误消失
3. 常规复位方法
问题描述：使用默认复位方法可能导致某些设备的调试会话不稳定。
解决方案：
-
• 启用常规复位方法 -
• 操作步骤： -
1. 打开 Hardware | CPU Options | Reset -
2. 选择 “Regular RESET” 选项 -
• 适用场景：例如在调试某些 Renesas 或 Infineon 设备时，常规复位方法比默认复位方法更稳定
4. RAM 初始化
问题描述：某些设备需要在使用 RAM 之前进行初始化，否则监视器无法正常加载。
解决方案：
-
• 检查并配置 RAM 初始化设置 -
• 操作步骤： -
1. 打开 Hardware | CPU Options | Reset | RAM Initialization -
2. 根据设备要求选择合适的初始化选项 -
3. 例如：对于需要 RAM 初始化的设备，选择 “Always” 选项 -

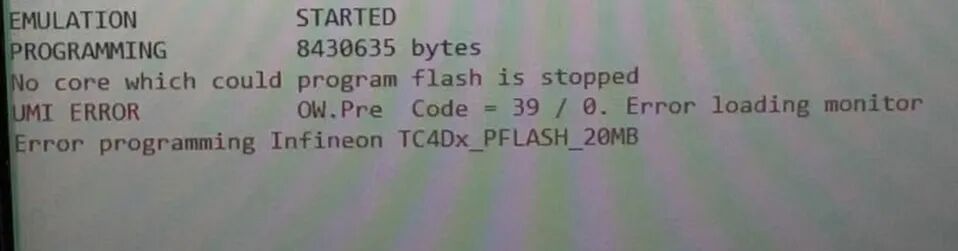

• 实际案例：某客户在调试 NXP LPC54608 时，启用 RAM 初始化后，0x39 错误（加载监视器错误）得到解决
三、监视器错误（Monitor errors）
|
|
|
|
|
|---|---|---|---|
|
|
|
|
2. 检查是否有 DMA 操作干扰 3. 降低调试时钟 |
|
|
|
|
2. 暂停可能干扰的 DMA 操作 3. 检查 RAM 访问权限 |
|
|
|
|
2. 确保目标核心已停止 3. 检查内存访问权限 |
|
|
|
|
2. 验证时钟频率配置 3. 检查等待状态设置 |
|
|
|
|
2. 验证时钟频率配置 3. 检查等待状态设置 |
|
|
|
|
2. 检查并禁用看门狗 3. 确保调试连接稳定 |
四、UMI 引擎错误（UMI engine errors）
|
|
|
|
|---|---|---|
|
|
|
2. 确保 SoC 配置允许 RAM 访问 3. 尝试重新建立调试会话 |
|
|
|
2. 确保目标核心已停止 3. 检查内存位置是否受支持 |
|
|
|
2. 确保 ECC 已正确初始化 3. 尝试重新建立调试会话 |
|
|
|
2. 为长时间操作增加超时值 3. 检查目标设备状态 |
|
|
|
2. 验证设备偏移配置 3. 确保使用了正确的设备配置 |
|
|
|
2. 确保 SoC 配置允许 RAM 访问 3. 尝试设置 On-chip RAM Initialization 为 Always |
|
|
|
2. 确保不使用相互冲突的选项 3. 恢复默认配置后重新设置 |
|
|
|
2. 通过下载方式修改 FLASH 3. 确保会话状态允许 Flash 编程 |
|
|
|
2. 重新安装 winIDEA 或更新到最新版本 3. 确保使用了正确的设备支持包 |
五、注意事项
Warning
重要注意事项
• 看门狗问题：调试前务必确保看门狗不会重置设备，可通过禁用或设置为 TEST/DEBUG 模式解决 • 信号完整性：调试时钟过高可能导致信号完整性问题，建议从较低频率开始测试 • RAM 初始化：某些设备需要在使用 RAM 之前进行初始化，确保正确配置 • 时钟配置：FLASH 操作失败可能与时钟频率/等待状态配置有关，确保正确设置 • 写保护：FLASH 操作失败可能是由于配置了写保护，检查相关设置 • 内存访问：确保目标地址在 FLASH 的可寻址空间内，避免超出范围的操作 • ECC 初始化：某些设备需要特殊的 ECC 初始化才能正常访问内存 • 调试会话稳定性：不稳定的调试连接可能导致多种 UMI 错误，确保连接稳定 • 监视器可用性：确保针对特定设备和内存位置有适用的监视器 • SFR 数据库：如果出现 “Flash monitor binary cannot be found” 错误，可能需要清理和重新创建 SFR 数据库
六、排查建议
-
1. 启用 UMI 日志： -
• 操作步骤：通过 Help | Support | Log 启用 (1) UMI 选项，重现问题并检查日志文件 -
2. 检查复位设置： -
• 确保复位方法和 RAM 初始化设置正确，根据设备要求进行调整 -
3. 验证时钟配置： -
• 确保时钟频率和等待状态设置适合目标设备，避免过高的调试时钟 -
4. 检查写保护： -
• 确保没有启用阻止 FLASH 操作的写保护，检查相关寄存器设置 -
5. 确认内存范围： -
• 确保操作的目标地址在设备的可寻址范围内，检查链接器脚本和设备配置 -
6. 稳定调试连接： -
• 确保调试连接稳定，检查电缆连接、目标电源和接地情况 -
7. 检查看门狗： -
• 确保看门狗不会在调试过程中重置设备，必要时禁用或配置为调试模式 -
七、联系方式
如果您在解决 UMI 错误时遇到任何问题，或需要更详细的技术支持，请随时联系我：
我将为您提供专业的技术支持，帮助您解决 iSystem winIDEA 中的 UMI 错误问题。
